配線図40　答え

答え　イ IV5.5mm２の圧着端子の接続は、手動式圧着端子用圧着工具で行います。 →次の問題

→ Detail

no-image

配線図39　答え

答え　ニ 接地抵抗計です。補助接地極と長いリードが目印になります。 →次の問題

→ Detail

no-image

配線図38　答え

答え　ロ 黄色い柄のリングスリーブ用圧着工具でJIS C 9711と表示されています。 →次の問題

→ Detail

配線図37　答え

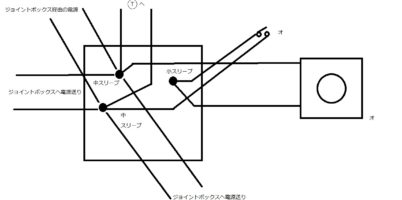

答え　イ 一見複雑そうですが、ジョイントボックス間は電源だけです。なので複線化すると、 1.6ｍｍはリングスリーブ小だと4本まで、リングスリーブ中だと5～6本です。2本接続が１箇所と、5本接続 ...

→ Detail

no-image

配線図36　答え

答え　ロ 壁付は取り付ける壁側を塗ります。 →次の問題

→ Detail

配線図35　答え

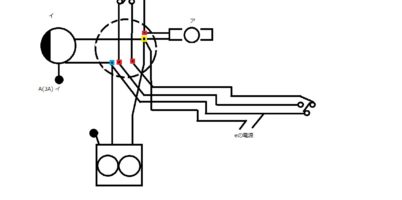

答え　イ 複線化すると次のようになります。2本用3個、3本用、4本用各1個ずつでイとなります。 →次の問題

→ Detail

no-image

配線図34　答え

答え　ロ 耐衝撃性硬質塩化ビニル電線管の傍記はHIVE。FEPは波付硬質合成樹脂管、VEは硬質塩化ビニル電線管、CDはCD管です。 →次の問題

→ Detail

no-image

配線図33　答え

答え　ロ 接続する電線が14mm2ということで、1.6mm、2.0ｍｍ用のリングスリーブ用圧着工具は使えません。 →次の問題

→ Detail

no-image

配線図32　答え

答え　ニ 屋外の受電点（引込）から入ってくるので電気料金を算出するための電力量計が入ります。電力量計は□にWhですね。 →次の問題

→ Detail

配線図40

写真に示す圧着端子と接地線を圧着接続するための工具として、適切なものは。 イ.　 ロ.　 ハ.　 二.　 答え
