未分類 配電理論5 図のような単相2線式回路で、c-c’間の電圧が100［V］のとき、a-a’間の電圧は。 ただし、rの電線の抵抗［Ω］とする。（難易度★★） イ. 102 ロ. 103 ハ. 104 ニ. ... → Detail

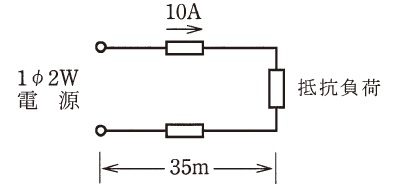

未分類 配電理論4 図のような単相2線式配線において、抵抗負荷に10［A］の電流が流れたとき、線路の電圧降下を1［V］以下にするための電線の太さの最小値は。 ただし、電線の抵抗は、断面積1［mm2］、長さ1［m］当たり ... → Detail
未分類 配電理論3 図のような単相2線式回路で、c-c’間の電圧が100［V］のとき、a-a’間の電圧は。 ただし、rの電線の抵抗［Ω］とする。（難易度★★） イ. 100 ロ. 102 ハ. 103 ニ. ... → Detail
未分類 配電理論2 図のように、電源のこう長10mの配線により、消費電力1500Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100Vであった。配線における電圧降下［V］は。 ただし、電線の電気抵抗は長さ1000 ... → Detail
未分類 配電理論1 図のように、電源のこう長16mの配線により、消費電力2000Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100Vであった。配線における電圧降下［V］は。 ただし、電線の電気抵抗は長さ1000 ... → Detail
未分類 配電理論5 答え 答え ロ 負荷にかかった電圧に電圧降下を足していくと求めることができます。 b-c間の電圧降下、 0.1Ω×5A = 0.5［V］ b’-c’間の電圧降下、 0.1Ω×5A = 0. ... → Detail
未分類 配電理論4 答え 答え ハ まず、電線35ｍの断面積から見た抵抗の値は、 抵抗r = 抵抗率ρ×長さl/断面積S 数値を入れると、 抵抗r = 0.02×35/S = 0.7/S［Ω］ 電圧降下を１Vにす ... → Detail
未分類 配電理論3 答え 答え ニ 負荷にかかった電圧に電圧降下を足していくと求めることができます。 b-c間の電圧降下、 0.1Ω×5A = 0.5［V］ b’-c’間の電圧降下、 0.1Ω×5A = 0. ... → Detail
未分類 配電理論2 答え 答え ハ まず電路に流れる電流を求めます。 1500W÷100V ＝ 15［A］ 電線一線当たりの電気抵抗は、 5/1000×10 = 0.05［Ω］ これらから電圧降下は、 2［線 ... → Detail
未分類 配電理論1 答え 答え ロ まず電路に流れる電流を求めます。 2000W÷100V ＝ 20［A］ 電線一線当たりの電気抵抗は、 3.2/1000×16 = 0.0512 ［Ω］ これらから電圧降下は、 ... → Detail
