未分類 基礎理論20 定格電圧V［V］、定格電流I［A］の三相誘導電動機を定格状態で時間t［h］の間、連続運転したところ、消費電力量がW［kW・h］であった。この電動機の力率は。（難易度★★★） イ. ロ. ... → Detail
未分類 基礎理論18 図のような三相3線式200Vの回路で、c-o間の抵抗が断線した。断線前と断線後のa-o間の電圧Vの値［V］の組合せとして正しいものは。（難易度★） イ. 断線前116 断線後100 ロ. 断線 ... → Detail

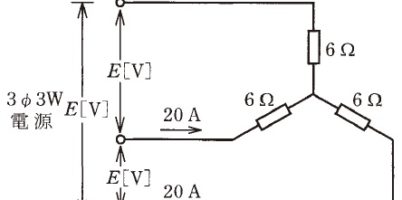

未分類 基礎理論16 図のような三相負荷に三相交流電圧を加えたとき、各線に20Aの電流が流れた。線間電圧E［V］は。（難易度★） イ. 120 ロ. 173 ハ. 208 ニ. 240 答え → Detail
未分類 基礎理論20 答え 答え ハ 力率θ［％］は、以下の式によって求められます。 力率θ［％］＝ 消費電力/（√3×電圧V×電流I） 設問では与えられたものが消費電力ではなく、消費電力量になっています。消費電力量W ... → Detail
未分類 基礎理論19 答え 答え ハ まず一つの相の抵抗とコイルを合わせたインピーダンスを求めます。 = √100 = 10 ［Ω］ 抵抗に流れる電流は、 200［V］÷ 10［Ω］= 20 ... → Detail
未分類 基礎理論18 答え 答え イ 断線前はY結線の三相回路なので、相電圧は線間電圧の1/√3倍として、 相電圧 = 200/√3 ≒ 116 ［V］ 断線後は、200Vの単相回路になるので、同じ抵抗が二つのうち一方だ ... → Detail

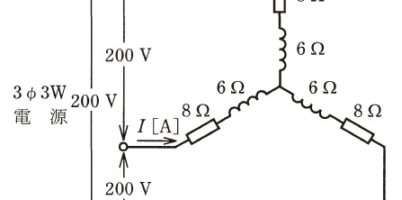

未分類 基礎理論17 答え 答え ロ まず一つの相の抵抗とコイルを合わせたインピーダンスを求めます。 = √100 = 10 ［Ω］ 相電圧は線間電圧の1/√3なので、 相電圧＝200/√3 ... → Detail
未分類 基礎理論16 答え 答え ハ 各抵抗にかかる相電圧は、 20［A］×6［Ω］ = 120［V］ となります。線間電圧は相電圧の√3倍（約1.73倍（「人並み」で覚える））ですので、 120×√3 ≒ 208 ... → Detail
